在這里，研究報道了一種一步全干轉移方法，用于將化學氣相沉積石墨烯（CVD石墨烯）轉移到不同的應用表面上，使用壓敏粘合劑（PSA）材料作為轉移介質，該材料通過初始CVD（iCVD）方法以薄膜的形式沉積在應用表面上。沉積的PSA膜是丙烯酸和丙烯酸乙基己酯的共聚物，其中每種組分的相對量被證明是基于粘合的轉移過程所需的粘合力的適當調節(jié)的決定因素。在現實應用表面上的薄PSA膜的幫助下，只需剝離最初沉積CVD石墨烯的銅基底，就可以輕松、高質量地實現石墨烯轉移。通過本研究中概述的全干環(huán)保轉移程序，可以將石墨烯轉移到柔性大面積PET基底（10 cm×10 cm）上，與使用經典濕法轉移的石墨烯相比，在該基底上，I–V實驗獲得了更高的電導率值。

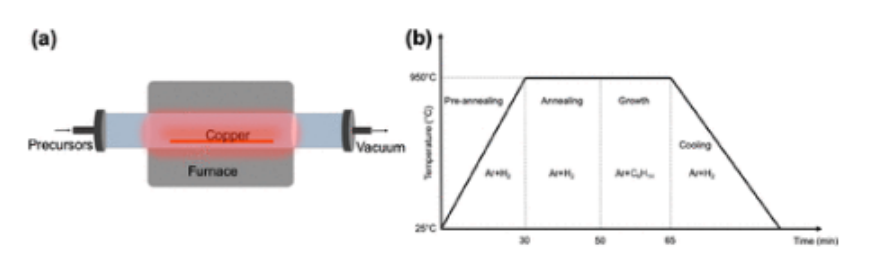

圖1.（a） LPT-CVD的示意圖和（b）石墨烯合成的溫度分布。

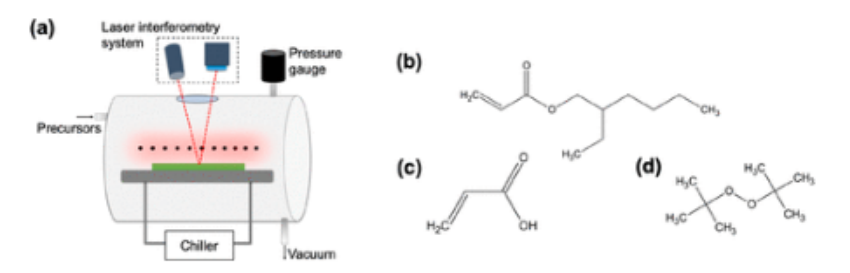

圖2:（a） iCVD系統(tǒng)和（b）EHA（單體）、（c）AA（單體”）和（d）TBPO（引發(fā)劑）的化學結構示意圖。

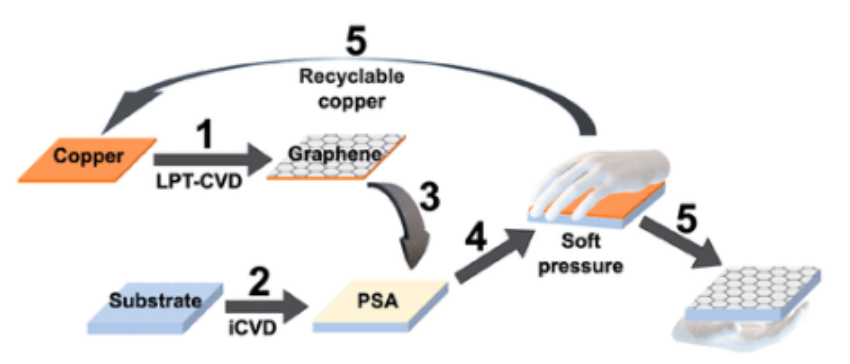

圖3.基于PSA的石墨烯轉移方法示意圖。

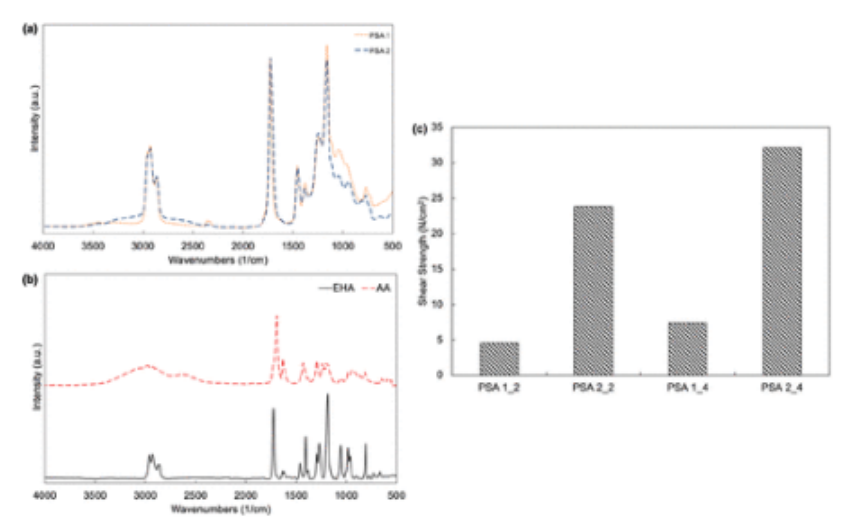

圖4.（a） 具有低（PSA 1）和高（PSA 2）AA分數的iCVD-P（EHA-AA）膜和（b）單體的FTIR光譜。（c） 沉積態(tài)薄膜的剪切強度值。

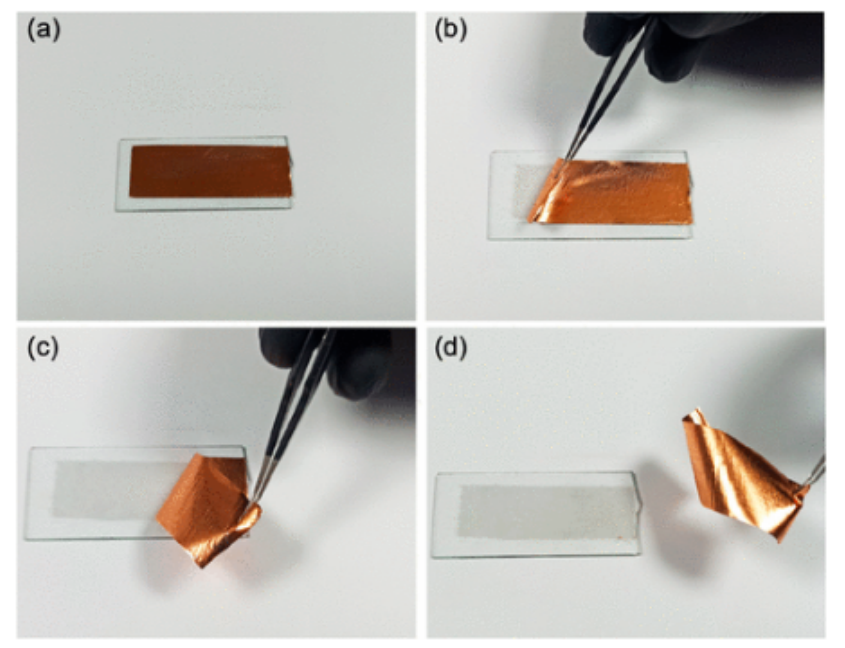

圖5.（a–d）在基于PSA的CVD石墨烯轉移過程中獲得的圖像（玻璃的短邊和長邊的長度分別為25和60 mm）。

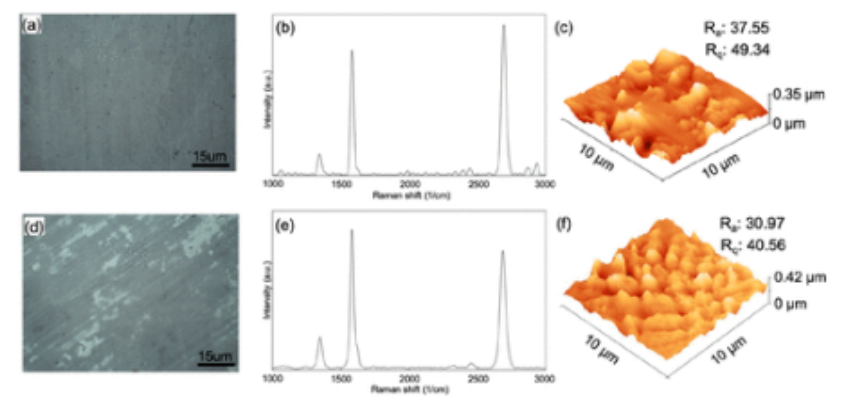

圖6.使用含有高（a）和低（d）AA組分的PSA膜轉移到玻璃表面的石墨烯的光學顯微鏡圖像（500倍放大），具有相應的拉曼光譜（b，e）和AFM圖像（c，f）。

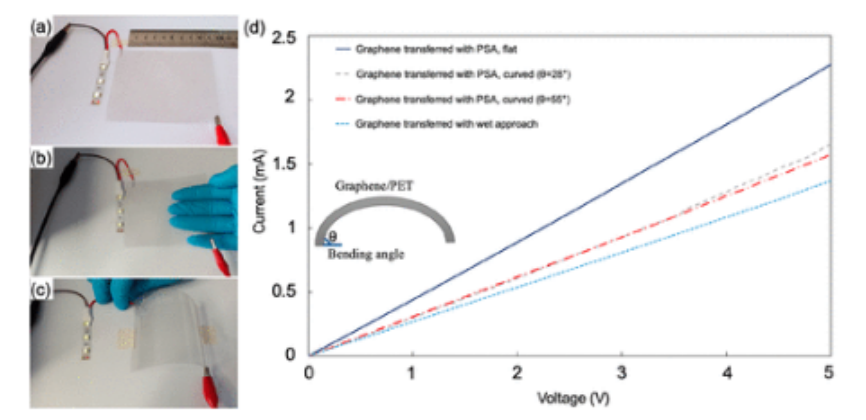

圖7.（a–c）轉移石墨烯的PET基板的照片。（d）PET上石墨烯在平坦和彎曲條件下的I–V特性。
相關研究成果由科尼亞工業(yè)大學Mehmet Gürsoy和Mustafa Karaman等人2023年發(fā)表在ACS Applied Engineering Materials (https://doi.org/10.1021/acsaenm.3c00211)上。原文：Transfer of CVD-Graphene on Real-World Surfaces in an Eco-Friendly Manner。
轉自《石墨烯研究》公眾號
