本研究報告了在由單層石墨烯、少數層過渡金屬二醇化物和有機半導體F8ZnPc形成的混合范德華異質結構中產生長壽命和高度移動的光載流子。通過在石墨烯膜上干燥轉移機械剝離的MoS
2或WS
2薄層薄片，然后沉積F
8ZnPc來制備樣品。進行瞬態吸收顯微鏡測量以研究光載流子動力學。在F
8ZnPc/多層MoS
2/石墨烯的異質結構中，F(xiàn)
8ZnPc中激發的電子可以轉移到石墨烯，從而與F
8ZnPc中的空穴分離。通過增加MoS2的厚度，這些電子獲得了超過100 ps的長復合壽命和2800 cm
2 V
–1 s
–1的高遷移率。在WS
2作為中間層的情況下，還顯示了帶有移動空穴的石墨烯摻雜。這些人造異質結構可以提高石墨烯基光電子器件的性能。

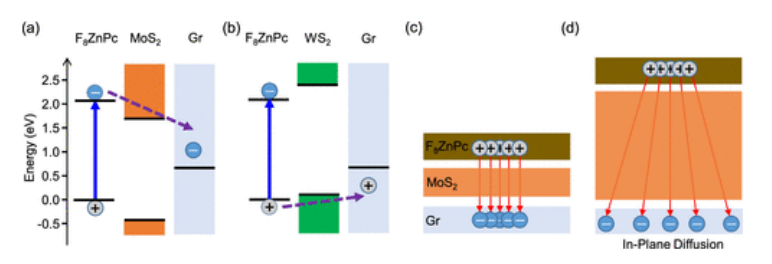

圖1.（a） 由F
8ZnPc、1L MoS
2和石墨烯形成的異質結構的帶取向。左側的上下水平線表示F
8ZnPc的LUMO和HOMO能級。橙色和灰色框表示MoS
2和石墨烯的導帶和價帶。光激發電子（−）有望轉移到石墨烯，而空穴（+）位于F
8ZnPc中。（b） F
8ZnPc/WS
2/石墨烯異質結構的能帶對準，允許石墨烯的空穴摻雜。（c） 強結合狀態下F
8ZnPc/MoS
2/石墨烯中的面內載流子分布示意圖，其中F
8ZnPc中的固定空穴阻止了石墨烯中電子的自由運動。（d） 在具有較厚MoS
2中間層的弱結合狀態下，石墨烯中電子的顯著面內擴散。

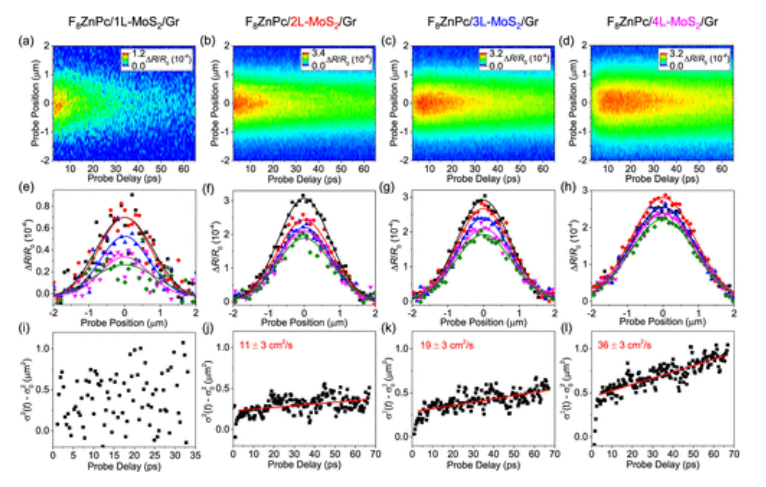

圖2:（a–d）分別從n=1、2、3和4的F
8ZnPc/nL-MoS
2/石墨烯異質結構樣品測量的時空分辨差分反射率。（e–h）4個樣品的差分反射率的選定空間分布。對于，探測延遲為2.8（黑色）、10.2（紅色）、17.7（藍色）、25.1（粉色）和33.0 ps（綠色）。對于、（g）和，探測延遲為5.5（黑色）、20.4（紅色）、35.3（藍色）、50.2（粉色）和65.0 ps（綠色）。實心曲線為高斯擬合。（i–l）空間分布方差隨探測延遲的變化。直線是線性擬合。
.png)

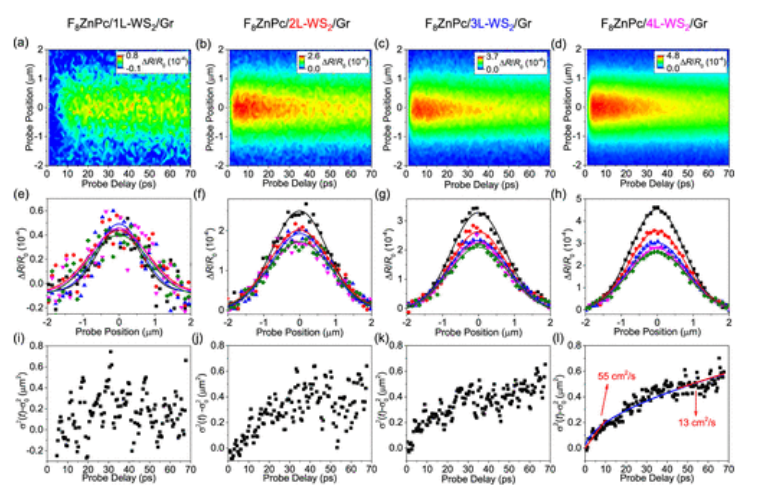

圖3.（a–d）分別從n=1、2、3和4的F
8ZnPc/nL-WS
2/石墨烯異質結構樣品測量的時空分辨差分反射率。（e–h）4個樣本的差分反射率的選定空間分布，探針延遲為5.7（黑色）、20.6（紅色）、35.5（藍色）、50.4（粉色）和65.4 ps（綠色）。實心曲線為高斯擬合。（i–l）空間分布方差隨探測延遲的變化。（i）中的藍色曲線是擬合曲線（見文本）。其初始斜率和最終斜率（紅線作為視線引導）分別對應于55和13 cm
2 s
–1的擴散系數。
.png)

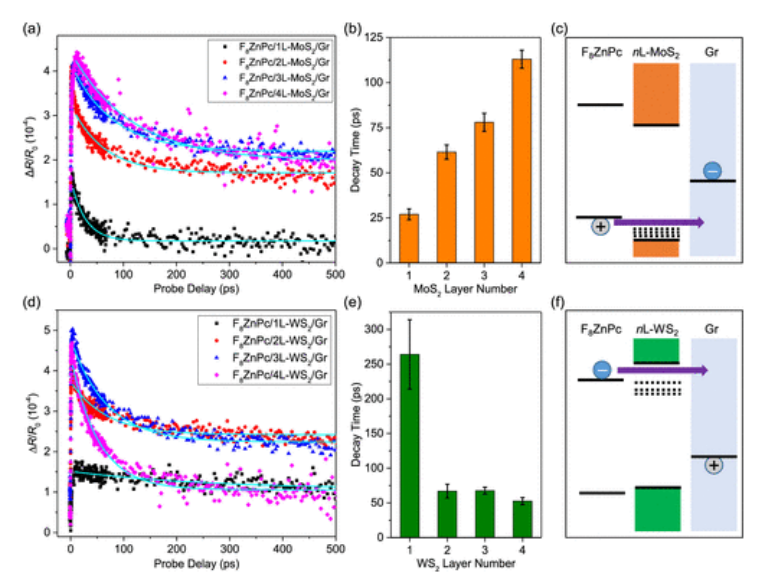

圖4.（a） 基于MoS
2的異質結構樣品的峰值差反射率作為探針延遲的函數，在泵浦點和探針點重疊的情況下測量。青色曲線為單指數擬合。（b） 推導出的衰減時間常數是MoS
2層數的函數。（c） 由于空穴隧穿到石墨烯導致的電荷復合模型示意圖。（d、e和f）與基于WS2的異質結構樣品的、（b）和相同。

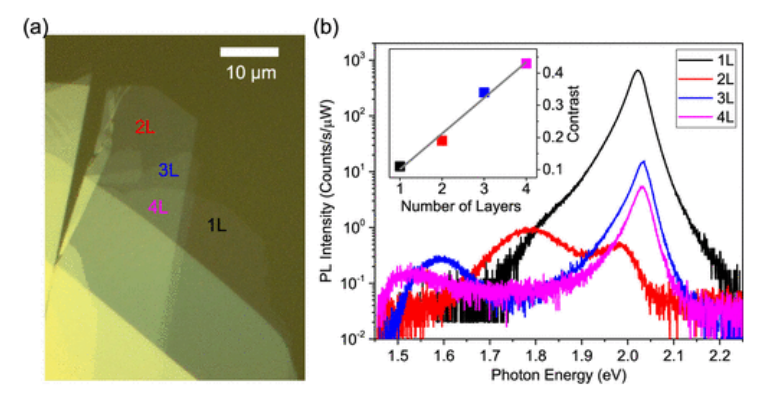

圖5.（a） nL-MoS
2薄片的光學顯微鏡圖像。（b） MoS
2薄片的不同區域的光致發光光譜如所示。插圖顯示了薄片不同區域的光學對比度。
.png)
圖6.（a） nL-WS
2薄片的光學顯微鏡圖像。（b）是 （a）中所示樣品不同區域的光致發光光譜。插圖顯示了薄片不同區域的光學對比度。
.png)

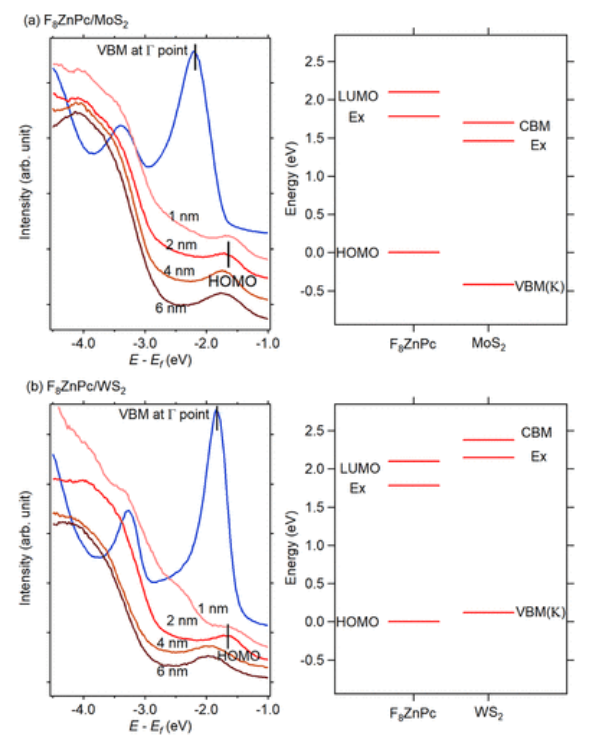

圖7.（a）CVD生長了不同厚度的1L MoS
2和F
8ZnPc膜。右圖顯示了從UPS光譜和報告的這些材料的帶隙得出的能級圖。（b） 與相同，但MoS
2被1L WS
2代替。
相關研究成果由堪薩斯大學Wai-Lun Chan和Hui Zhao等人2023年發表在ACS Nano (
https://doi.org/10.1021/acsnano.2c12577)上。原文：Hybrid Heterostructures to Generate Long-Lived and Mobile Photocarriers in Graphene。
