本文將Fe
3O
4納米顆粒集成到偕胺肟基功能化Ti
3C
2的片層間距內，構建了一種新型磁性MXenes基復合材料(Fe
3O
4@Ti
3C
2-PDA/OA)，并用于去除模擬放射性廢水中的放射性核素。利用先進的光譜技術對表面功能化的MXenes的理化性質進行了研究，同時通過批量實驗考察了pH值、接觸時間和共存污染物對U(VI)/Th(IV)富集的影響。實驗測定Fe
3O
4@Ti
3C
2-PDA/OA對U(VI) (pH=5.0)和Th(IV) (pH=3.0)的最大吸附量分別為165.9 mg/g和202.7 mg/g，遠高于傳統吸附材料。同時，等溫線和動力學模擬結果表明，兩種核素的消除是一個單層的化學吸附過程，而熱力學數據計算表明吸附是一個自發的吸熱過程。光譜分析結果表明，Fe
3O
4@Ti
3C
2-PDA/OA骨架上的羥基和偕胺肟基與U(VI)/Th(IV)絡合達到了消除作用。該研究為MXenes基復合材料在放射性離子修復中的應用提供了良好的前景。
圖1. Fe
3O
4@Ti
3C
2-PDA/OA的合成過程示意圖。
圖2 XPS測量光譜的綜合分析。
圖3. 催化劑的形貌表征和磁性分析。
圖4. pH值對Fe
3O
4@Ti
3C
2PDA/OA去除放射性核素的影響
圖5 用等溫線模型模擬了U(VI)和Th(IV)在Fe
3O
4@Ti
3C
2-PDA/OA上的吸附等溫線。
圖6. 利用動力學方程模擬了U(VI)和Th(IV)在Fe
3O
4@Ti
3C
2-PDA/OA上的吸附動力學。
圖7 催化劑的SEM圖像和對應的能譜分析。
圖8. 催化劑的XPS分析。

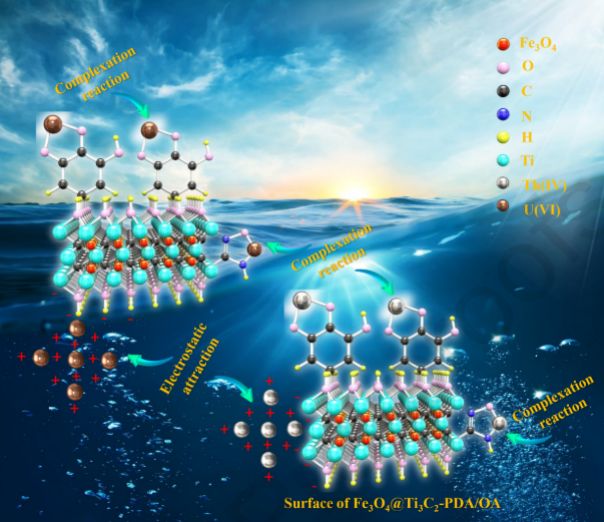

圖9. U(VI)/Th(IV)與Fe
3O
4@Ti
3C
2-PDA/OA可能的催化機制。
相關科研成果由紹興學院生命科學學院Baowei Hu等人于2022年發表在Applied Surface Science (https://doi.org/10.1016/j.apsusc.2022.154227)上。原文：Magnetic amidoxime-functionalized MXenes for efficient adsorption and immobilization of U(VI) and Th(IV) from aqueous solution。
轉自《石墨烯研究》公眾號
.jpg)
