迄今為止，網狀共價有機骨架（COFs）的合成僅限于小的、形狀持久的分子建筑模塊，這類擴展的多孔二維（2D）或三維（3D）網絡通過牢固、高度定向的化學鍵結合在一起。這里，我們證明了源自單層石墨烯（自底向上合成的準一維（1D）石墨烯納米帶（GNRs））的多分散大分子的結晶2D COFs的生長。X射線散射和透射電子顯微鏡顯示，GNR-COFs的二維片在平行于層邊界的液-液界面堆疊處自組裝并表現出正交各向異性晶體堆積。多層GNR-COF晶體的液相剝離可接近大面積（>105 nm
2）雙層和三層cGNR-COF膜。擴展的一維材料到晶體COFs的功能集成極大地擴展了結構的復雜性，并通過網狀自下而上的方法獲得了機械和物理材料特性的范圍。

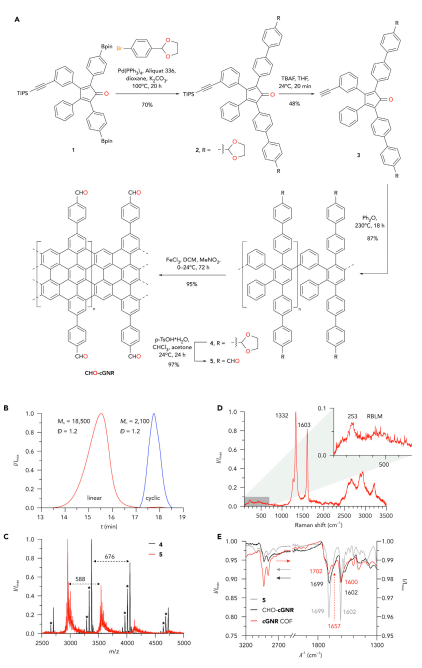

Figure 1. 醛官能化CHO-cGNRs的合成與表征

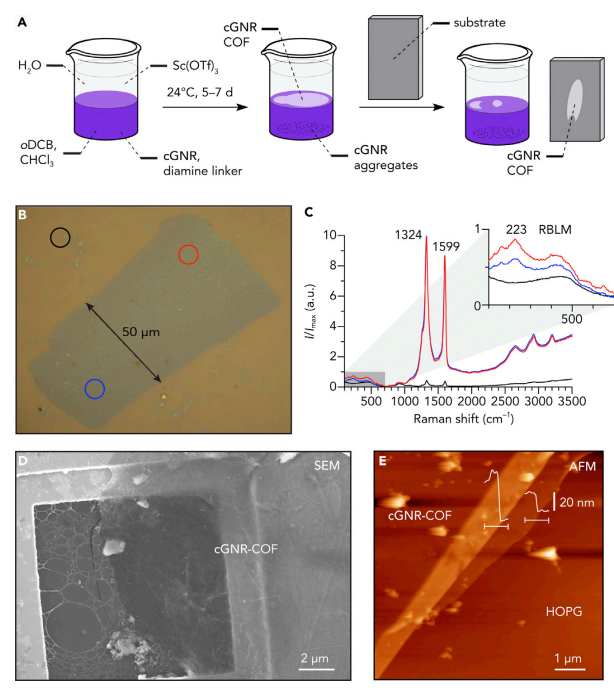

Figure 2. cGNR-COF薄膜的合成與表征

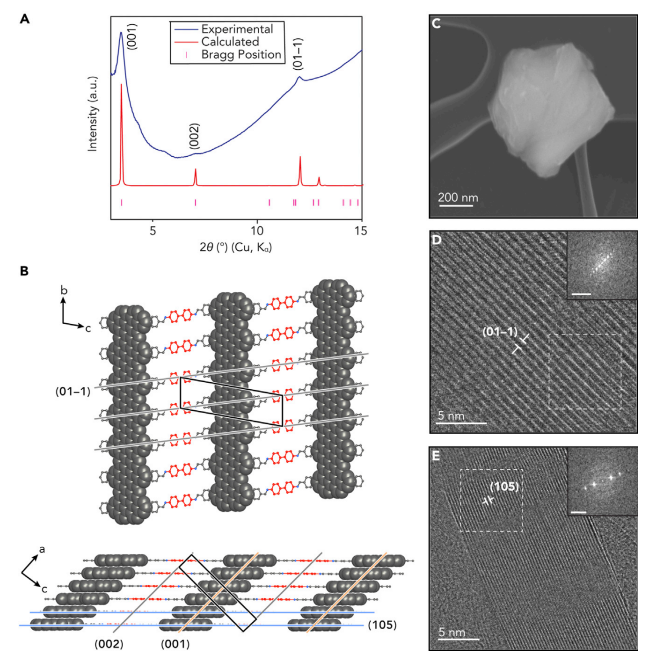

Figure 3. cGNR-COF薄膜的粉末X射線衍射和HR-TEM
Figure 4. SiO

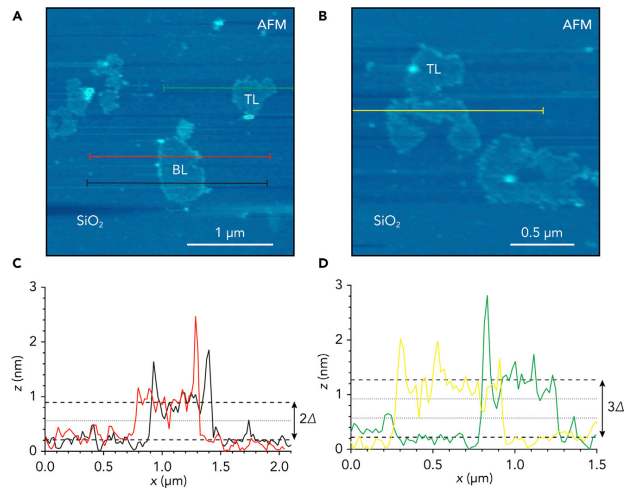

2基底上化學剝落的雙層和三層cGNR-COF薄片
相關研究成果于2020年由加州大學伯克利分校Felix R. Fischer課題組，發表在Chem（doi.org/10.1016/j.chempr.2020.01.022）上。原文：Reticular Growth of Graphene Nanoribbon 2D Covalent Organic Frameworks。
摘自《石墨烯雜志》公眾號：
.jpg)
