国产精品99久久免费黑人_亚洲天堂久久精品_国产成人AV综合久久视色_高潮VPSWINDOWS国产乱_亚洲国产精品久久久久爰色欲_蜜芽亚洲AV无码一区二区三区

這里，通過簡單的一鍋法球磨法制備了石墨烯片（GSs）和炭黑（CB）作為導電填料的穩定水性碳素油墨。 所制備的復合油墨（GSs含量為10 wt％）在絲網印刷時顯示出最佳的流變性能（粘度和觸變性）。基于上述油墨的印刷涂料在聚酰亞胺基底上均勻且致密分布。傳統復合涂層的電阻率為0.23±0.01Ωcm（92±4Ωsq-1，25μm），是純CB涂層的30％（0.77±0.01Ωcm）。值得注意的是，進一步滾動壓縮后電阻率降低到0.18±0.01Ωcm（72±4Ωsq-1，25μm）。該涂層表現出良好的機械柔韌性，且3000次彎曲后電阻略微增加（12％）。由于CB/GSs復合涂層作為柔性導體，發光書簽和薄膜開關被構建，展示了該涂層在柔性電子產品和設備領域的巨大應用潛力。

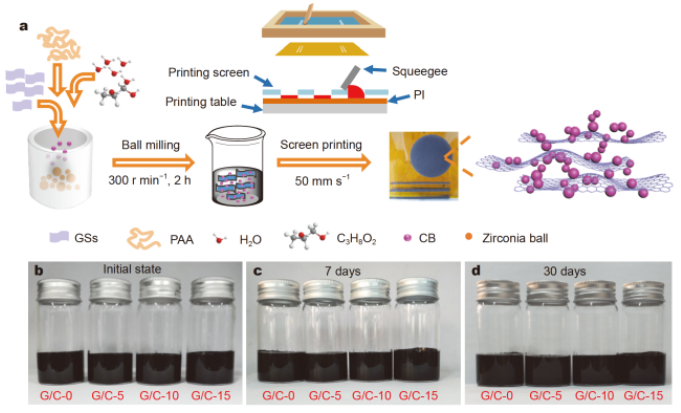

Figure 1. （a）油墨和絲網印刷圖案制備過程，（b-d）油墨分別在初始狀態，靜置7天，或30天后的光學照片。

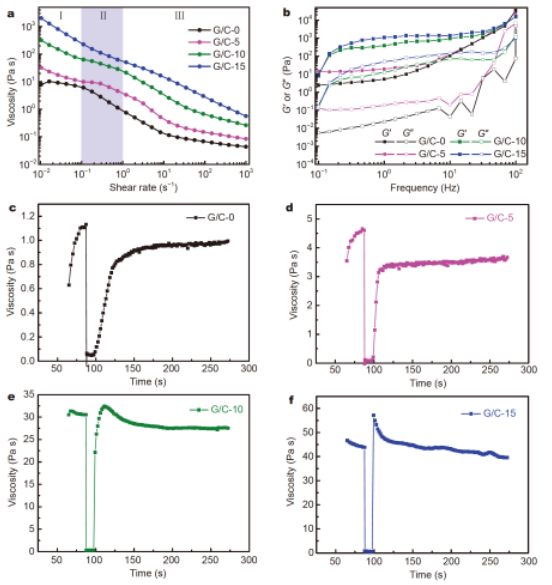

Figure 2. （a）黏度與不同油墨切變速率的函數關系，（b）CB/GSs復合導電油墨的動態頻率掃描圖，（c-f）不同涂層黏度與時間的關系曲線。

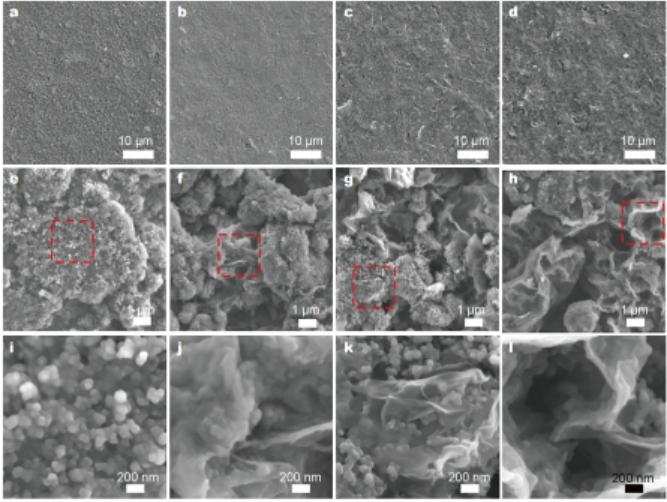

Figure 3. （a-d）不同涂層在相同放大倍數下（5000倍）的SEM圖比較，（d-h）不同涂層在相同放大倍數下（20000倍）的SEM圖比較，（i-l）不同涂層在相同放大倍數下（100000倍）的SEM圖比較。

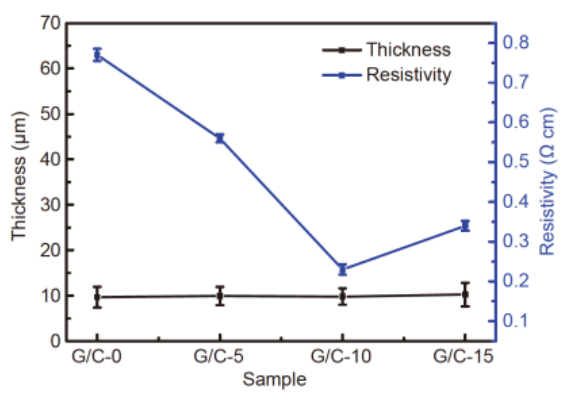

Figure 4. 不同涂層的電阻率變化情況。

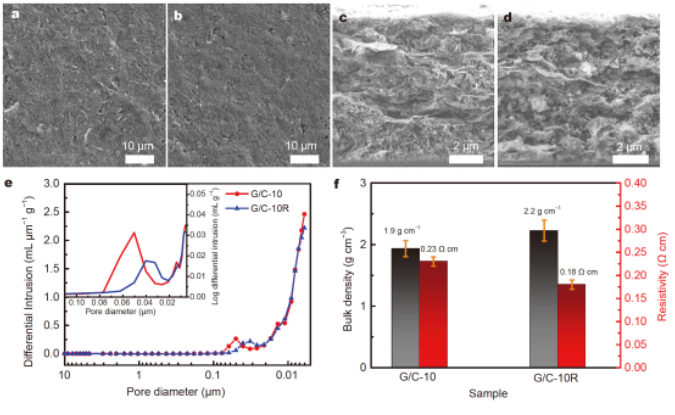

Figure 5.（a-b）G/C-10 和 G/C-10R涂層的 SEM圖，（c-d）橫截面SEM圖，（e）孔徑尺寸分布情況，（f）容重和電阻率變化情況。

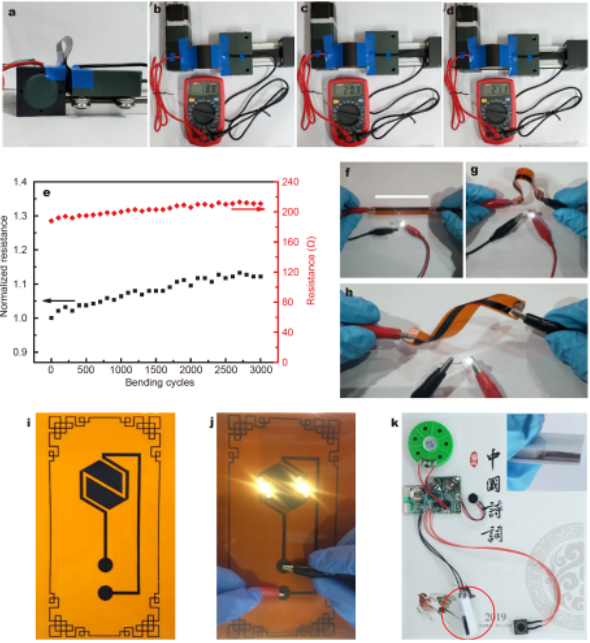

Figure 6. （a）自制的機械柔性測試設備，（b-d）G/C-10R涂層在彎曲不同次數后的電阻值，（e）電阻和歸一化電阻變化與彎曲次數的函數關系，（f-h）不同條件下的LED亮度，（i）發光書簽的絲網打印模式，（j）發光書簽，（k）印刷電路所制備的薄膜開關。

該研究工作由中科院山西煤炭化學研究所陳成猛研究員帶領的團隊于2019年發表在Science China Materials期刊上。原文：One-pot ball-milling preparation of graphene/carbon black aqueous inks for highly conductive and flexible printed electronics（https://doi.org/10.1007/s40843-019-1210-3）
